Información del PAC600S12-PB
Artículo: PAC600S12-PB

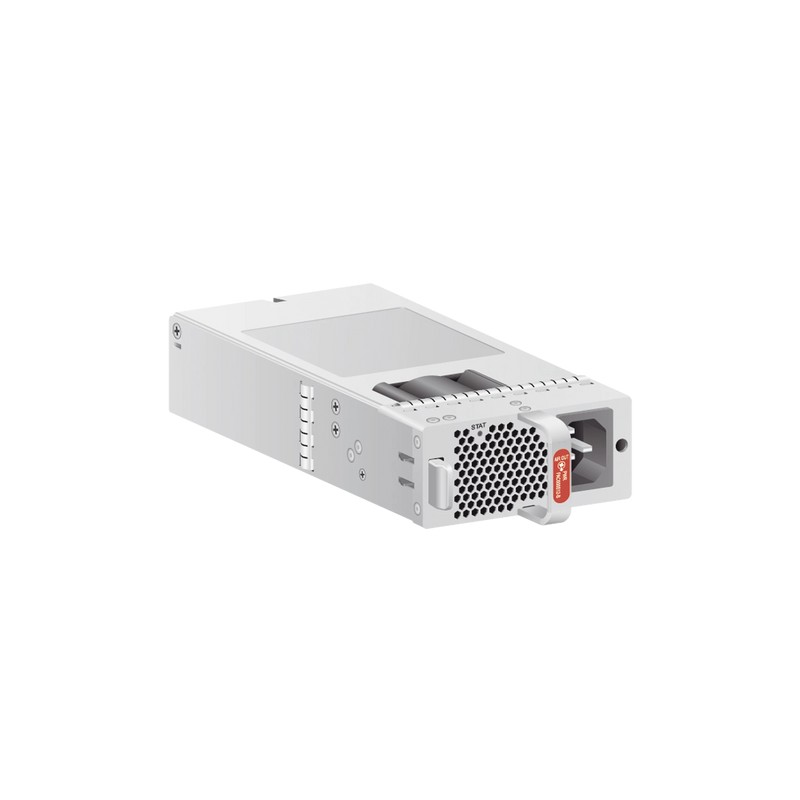

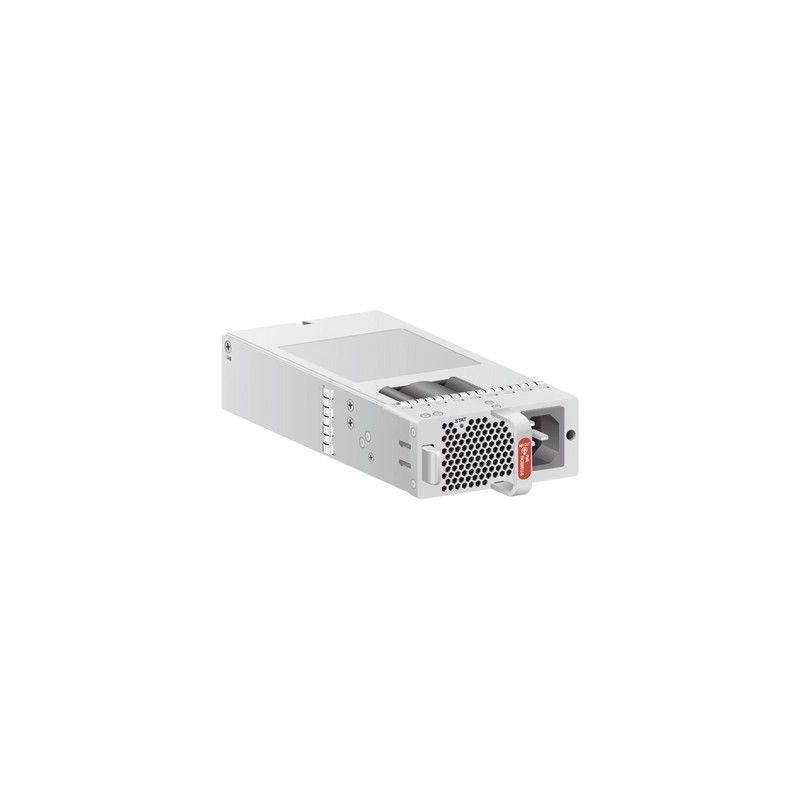

Descripción: Módulo de alimentación de CA 600W (Regreso al frente, escape lateral del panel de alimentación, factor de forma pequeño)
Número de parte: 02313BUS
Modelo: PAC600S12-PB
Panel del PAC600S12-PB
Número
Descripción
1
Indicador de estado de alimentación
2
Toma de corriente
Tabla 1: Indicadores sobre el PAC600S12-PB
Serigrafía
Nombre
Colores
Estado
Descripción
ESTÁTICA
Indicador de estado de alimentación
Verde
Permanece encendido
La salida del módulo de alimentación de CA es normal.
-
Apagado
La entrada del módulo de alimentación de CA está fuera de rango. Por ejemplo, no se hay ninguna entrada de CA, existe sobretensión de entrada de CA o subtensión de entrada de CA.
La salida del módulo de alimentación de CA está fuera de rango. Por ejemplo, se ha producido una subtensión o una sobretemperatura.
Tabla 2: Puertos en el PAC600S12-PB
Puerto
Tipo de conector
Descripción
Toma de corriente
-
Conecta el enchufe C13 del cable de alimentación de CA. Para obtener más información, consulte Cables de alimentación de CA.
Tabla 3: Funciones y características del PAC600S12-PB
Funciones y características
Descripción
Protección de subtensión de entrada
Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal.
Protección de sobretensión de entrada
Detiene la salida de potencia y la restaura automáticamente después de que el voltaje de entrada se vuelve normal.
Protección de sobrecorriente de entrada
Detiene la salida de potencia y no la restaura automáticamente después de que la corriente de entrada se vuelve normal.
Protección de limitación de corriente de salida
Intermitentemente proporciona salida y la restaura automáticamente después de que la corriente de salida caiga dentro de un rango normal.
Protección contra cortocircuitos de salida
Intermitentemente detiene la salida y la restaura automáticamente después de eliminar la condición de sobretensión.
Protección contra sobretemperatura
Cuando la temperatura del módulo de potencia alcanza un umbral preestablecido, el módulo detiene la salida de potencia y la restaurará automáticamente después de que la temperatura caiga de nuevo al rango normal.
Disipación de calor
La disipación de calor es proporcionada por el ventilador del módulo de potencia.
Intercambio en caliente
El dispositivo tiene 1+1 redundancia del módulo de potencia. Puede cambiar en caliente un módulo de alimentación sin interrumpir el funcionamiento del dispositivo.
Tabla 4: Especificaciones técnicas del PAC600S12-PB
Artículo
Características
Dimensiones sin embalaje (alto x ancho x profundo) [mm (pulg.)]
39,6 mm x 66 mm x 215 mm (1,56 pulg. x 2,60 pulg. x 8,47 pulg.)
Peso sin embalaje [kg (lb)]
1 kg (2,2 lb)
Tensión de entrada nominal [V]
CA: 100 V a 240 V, 50 Hz o 60 Hz CC de alto voltaje: 240 V, CC
Corriente de entrada máxima [A]
8 A
Voltaje de salida nominal [A]
12 V
Corriente de alida nominal [A]
50 A
Potencia de salida nominal [W]
600 W
Intercambio en caliente
Soportado
Tipo de aceite de alimentación
C13
NOTA: Es unicamente para el modelo USG6615F de Huawei.
